در دنیای الکترونیک و به ویژه در حوزه سخت افزارهای کامپیوتری، مدیریت حرارت یکی از حیاتی ترین موضوعات است. پد حرارتی سیلیکونی به عنوان یکی از مؤلفه های کلیدی در انتقال حرارت، نقش تعیین کنندهای در عملکرد و طول عمر قطعات الکترونیکی دارد. در این مقاله جامع، به بررسی کامل پدهای حرارتی سیلیکونی، ویژگیها، کاربردها و بهترین روش های استفاده از آنها می پردازیم.
پد سیلیکون حرارتی چیست؟
پد حرارتی سیلیکونی یک رابط حرارتی جامد و انعطاف پذیر است که برای انتقال حرارت از قطعات الکترونیکی به هیتسینک طراحی شده است. این محصول جایگزین مناسبی برای خمیر های حرارتی در مواقعی است که فاصله بین سطح مولد حرارت و هیتسینک بیشتر از حد معمول باشد یا زمانی که استفاده از خمیر حرارتی عملی نباشد.
مواد تشکیل دهنده پد های حرارتی سیلیکونی
سیلیکون به عنوان پایه اصلی:
سیلیکون ماده اصلی تشکیل دهنده این پدهاست که به دلیل خواص منحصر به فردی مانند مقاومت حرارتی بالا، انعطاف پذیری و پایداری شیمیایی انتخاب می شود.
پرکننده های حرارتی:
برای بهبود رسانایی حرارتی، از مواد پرکننده با رسانایی بالا استفاده می شود که شامل:
- اکسید آلومینیوم (Al₂O₃)
- اکسید برلیوم (BeO) در حال حاضر کمتر استفاده میشود.
- نیترید بور (BN)
- پودر های فلزی مانند نقره یا مس
ساختار لاستیکی:
سیلیکون به شکل لاستیک سیلیکونی درآمده که خاصیت ارتجاعی و انعطاف پذیری لازم را فراهم می کند.
ضخامت های استاندارد:
پد های حرارتی در ضخامت های مختلف از ۰.۵ میلی متر تا ۵ میلی متر تولید می شوند تا بتوانند فضاهای خالی مختلف را پر کنند.
کاربرد های مناسب برای خمیر، پد و ترمال پاتی (بتونه حرارتی)
انتخاب بین این سه رابط حرارتی بستگی به شرایط و نیازهای خاص دارد.
کاربرد های مناسب پد حرارتی:
- حافظه های VRAM روی کارت گرافیک
- چیپست های مادربرد
- مدارهای تغذیه (VRM)
- ماسفتها / مراحل توان (Power Stages)
- قطعاتی با فاصله زیاد از هیتسینک
- سطوح ناهموار یا دارای اجزای بلند
- مواقعی که تمیزی و سهولت نصب اولویت دارد
کاربرد های مناسب خمیر حرارتی:
- پردازنده مرکزی (CPU)
- پردازنده گرافیکی (GPU)
- سطوح کاملاً صاف و هم سطح
- مواقعی که بیشترین کارایی حرارتی مورد نیاز است
- فضاهای با فاصله بسیار کم
کاربرد های مناسب ترمال پاتی:
- پردازنده های اصلی
- مواقعی که نصب هیتسینک با فشار زیاد انجام می شود
- سیستم های با حرارت بسیار بالا
- Overclocking پیشرفته
پارامتر های مهم در انتخاب پد حرارتی سیلیکونی
انتخاب پد حرارتی مناسب نیازمند توجه به چندین پارامتر کلیدی است که در ادامه به بررسی آنها می پردازیم:
- رسانایی حرارتی (Thermal Conductivity)
رسانایی حرارتی با واحد W/MK اندازهگیری میشود و نشان دهنده توانایی ماده در انتقال حرارت است. هرچه این عدد بالاتر باشد، کارایی پد بهتر خواهد بود.
- پد های معمولی: 3-6 W/MK
- پد های با کارایی بالا: 6-12 W/MK
- پد های حرفهای: 12-20 W/MK
- مقاومت حرارتی (Thermal Resistance)
مقاومت حرارتی معیاری برای سنجش میزان مقاومت ماده در برابر جریان حرارت است. هرچه این مقدار کمتر باشد، انتقال حرارت بهتر انجام می شود.
- سختی (Hardness)
سختی پد با واحد شور A اندازهگیری می شود و نشان دهنده میزان نرمی و انعطاف پذیری پد است. پد های نرمتر تماس بهتری با سطوح برقرار می کنند.
- ضخامت (Thickness)
انتخاب ضخامت مناسب بستگی به فاصله بین قطعه و هیتسینک دارد. ضخامت های رایج شامل:
- ۰.۵ میلی متر برای فضاهای بسیار محدود
- ۱ میلی متر برای کاربردهای عمومی
- ۱.۵ تا ۲ میلی متر برای فضاهای بزرگتر
- ۳ تا ۵ میلی متر برای کاربردهای خاص
- مقاومت الکتریکی (Electrical Resistance)
پد های حرارتی باید عایق الکتریکی خوبی باشند تا از اتصال کوتاه بین قطعات جلوگیری کنند.
- دامنه دمای کاری (Operating Temperature Range)
پد باید در دامنه دمایی قطعه الکترونیکی پایدار باشد که معمولاً بین -50°C تا 200°C است.
- مقاومت در برابر فشار (Compression Set Resistance)
این پارامتر نشان می دهد که پد پس از فشرده شدن تا چه حد به حالت اولیه باز میگردد.

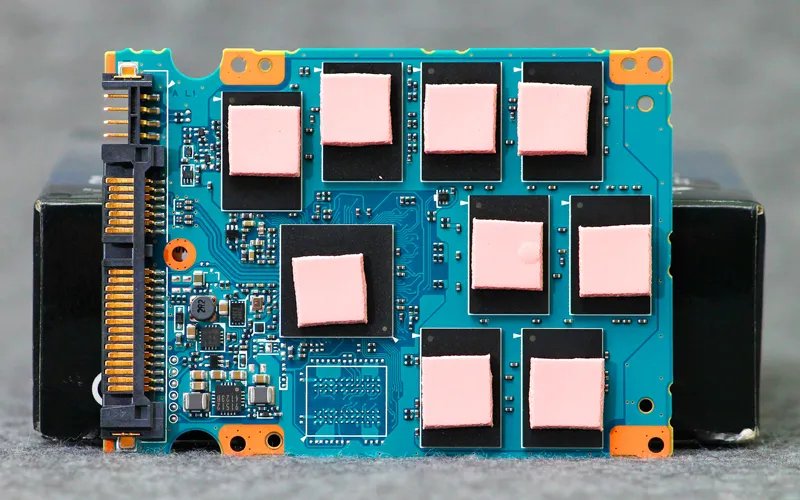

عمر مفید و روش های نگهداری پد حرارتی سیلیکونی
عمر مفید پدهای حرارتی:
پد های حرارتی سیلیکونی معمولاً عمر مفید طولانیای دارند:
- در شرایط نگهداری مناسب: ۳-۵ سال
- در حال استفاده مداوم: ۲-۴ سال
- در شرایط دمایی شدید: ۱-۲ سال
عوامل مؤثر بر عمر پد حرارتی:
- دمای کاری مداوم
- سیکل های حرارتی (گرم و سرد شدن متناوب)
- فشار مکانیکی ثابت
- قرارگیری در معرض مواد شیمیایی
- تماس با ازن یا UV
روش های صحیح نگهداری:
نگهداری پد باز نشده:
- در بسته بندی اصلی نگهداری شود
- دور از نور مستقیم خورشید
- در دمای اتاق (۱۵-۲۵ درجه سانتیگراد)
- رطوبت نسبی کمتر از ۶۰%
- دور از مواد شیمیایی
نگهداری پد باز شده:
- در کیسه زیپ لاک یا ظرف دربسته
- قرار دادن بین دو لایه محافظ (مانند کاغذ مومی)
- عدم اعمال فشار بر روی پد
- دور از گرد و غبار
- علامتگذاری تاریخ باز کردن
زمان بهینه تعویض پد حرارتی در سیستم های گیمینگ
برای سیستم های گیمینگ که به طور متوسط ۵-۶ ساعت در روز استفاده سنگین میشوند، زمانبندی تعویض پد حرارتی بسیار مهم است.
کارت های گرافیک
- استفاده عادی: هر ۲-۳ سال
- استفاده سنگین (گیمینگ): هر ۱۸-۲۴ ماه
- Overclocking شدید: هر 12-18 ماه
- استخراج ارز دیجیتال: هر ۶-۱۲ ماه
لپتاپ های گیمینگ
- استفاده عادی: هر ۲ سال
- استفاده سنگین: هر ۱۲-۱۸ ماه
- استفاده بسیار سنگین: هر ۱۲ ماه
نشانه های نیاز به تعویض پد حرارتی
- افزایش دمای قطعات تحت بار یکسان
- کاهش عملکرد سیستم
- افزایش سرعت فنها
- تراتلینگ (کاهش فرکانس به دلیل حرارت)
- مشاهده خشکی یا ترک خوردگی پد
- تغییر رنگ یا شکنندگی پد
برند های قطعات کامپیوتر و پد های حرارتی مورد استفاده آنها
شرکت های بزرگ تولیدکننده قطعات کامپیوتر معمولاً از پدهای حرارتی باکیفیت در محصولات خود استفاده می کنند.
بررسی برند های مطرح:
گیگابایت (Gigabyte):
این شرکت معمولاً از پدهای حرارتی با رسانایی 5-8 W/MK استفاده می کند و در محصولات رده بالا از برند های معتبری مانند فوجی پولی بهره میبرد.
ایسوس (ASUS):
ایسوس در محصولات خود از پد های با کیفیت بالا استفاده می کند و در سری ROG معمولاً از پدهای با رسانایی 8-12 W/MK بهره میبرد.
ام اس آی (MSI):
این شرکت در کارت های گرافیک سری گیمینگ خود از پدهای حرارتی با کارایی بالا استفاده میکند که معمولاً رسانایی 6-10 W/MK دارند.
ایکس اف ایکس (XFX):
XFX در طراحی سیستم های خنککننده کارت های گرافیک خود توجه ویژهای به مدیریت حرارت دارد و از پدهای باکیفیت استفاده می کند.
زوتاک (ZOTAC):
این شرکت در محصولات خود از پد های حرارتی متناسب با هر رده قیمتی استفاده می کند که در مدل های بالاتر از پد های پیشرفتهتر بهره میبرد.
سفایر (Sapphire):
به عنوان یکی از بزرگترین تولیدکنندگان کارت گرافیک مبتنی بر AMD، سفایر از پد های حرارتی با کیفیت بالا در محصولات خود استفاده می کند.
اینو تری دی (INNO3D):
این شرکت در طراحی سیستم های خنککننده خود نوآوری های زیادی دارد و از پد های حرارتی با کارایی بالا استفاده می کند.
پلیت (PALIT) و گینوارد (Gainward):
این دو شرکت که اغلب محصولات مشابهی تولید می کنند، از پد های حرارتی با کیفیت مناسب در محصولات خود بهره میبرند.

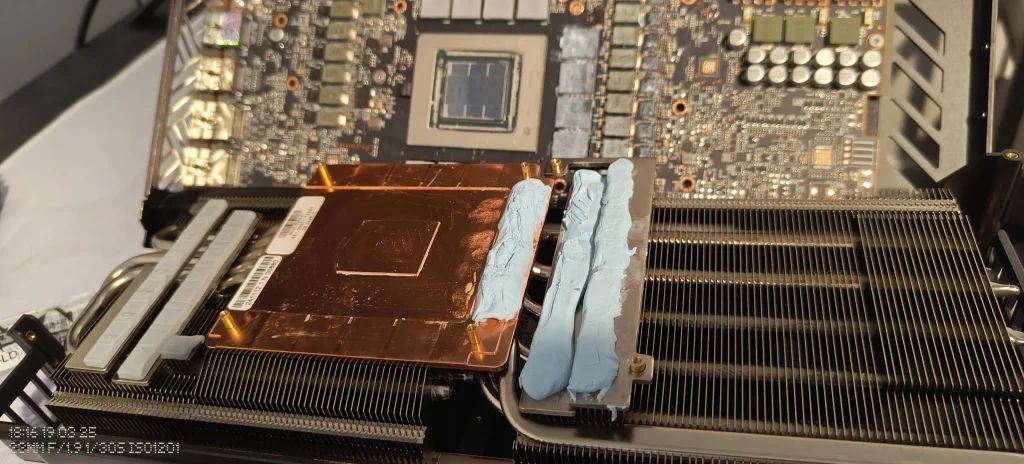

کاربرد پد حرارتی در کارت گرافیک چیست؟
پد حرارتی در کارت گرافیک وظیفهی انتقال مؤثر گرما از اجزای تولیدکننده حرارت، مانند چیپ های حافظه (VRAM) و ماژول های تغذیه (VRM)، به هیتسینک یا سیستم خنک کننده را بر عهده دارد. این پدها معمولاً از مواد رسانای حرارتی نرم مانند سیلیکون یا ترکیبات پلیمری ساخته می شوند تا بتوانند فضا های خالی و ناهمواریهای سطحی بین قطعات و هیتسینک را پر کنند و تماس حرارتی را به حداکثر برسانند.
در نتیجه، استفاده از پد حرارتی باعث کاهش دمای کلی کارت گرافیک، افزایش پایداری عملکرد در بازیها و پردازش های سنگین، و همچنین افزایش طول عمر قطعات الکترونیکی میشود. در صورت خشک یا فشرده شدن بیش از حد پدها، انتقال حرارت مختل شده و دمای کارت گرافیک به سرعت بالا میرود؛ بنابراین تعویض به موقع پدهای حرارتی یکی از نکات مهم در نگهداری و سرویس کارت گرافیک است.
برند های معروف جهانی تولید کننده پد حرارتی سیلیکونی
در بازار جهانی، برند های متعددی در زمینه تولید پد های حرارتی سیلیکونی فعالیت می کنند که هر کدام دارای ویژگی های منحصر به فردی هستند.
برند های پیشرو در سطح جهانی
- فوجی پولی (Fujipoly):
این برند ژاپنی به عنوان یکی از باکیفیت ترین تولیدکنندگان پدهای حرارتی شناخته می شود. محصولات این شرکت با نام تجاری”UltraTough ” دارای رسانایی حرارتی بسیار بالایی هستند.
- برگفورس (Bergquist):
شرکت آمریکایی برگفورس یکی از قدیمی ترین و معتبرترین تولیدکنندگان مواد رابط حرارتی است که محصولات باکیفیتی در زمینه پد های حرارتی ارائه می دهد.
- کولرمستر (Cooler Master):
این برند تایوانی که بیشتر در زمینه سیستم های خنککننده شناخته شده است، محصولات متنوعی در زمینه پدهای حرارتی نیز ارائه می دهد.
- آرکتیک (Arctic):
شرکت سوئیسی آرکتیک با محصولات باکیفیت و قیمت مناسب، طرفداران زیادی در سراسر جهان دارد.
- تسوترون (T-Global):
این برند آسیایی با تمرکز بر مواد انتقال حرارت، محصولات متنوع و باکیفیتی تولید می کند.
- کولرلاب (Coollaboratory):
شرکت آلمانی که بیشتر به خمیرهای حرارتی مایع فلزی معروف است، اما در زمینه پد های حرارتی نیز محصولات باکیفیتی ارائه می دهد.
- داپونت (DuPont):
این شرکت چند ملیتی آمریکایی در زمینه مواد شیمیایی پیشرفته، پدهای حرارتی با کارایی بالا تولید می کند.
نتیجه گیری
پد حرارتی سیلیکونی یکی از اجزای ضروری در مدیریت حرارت سیستم های الکترونیکی است که انتخاب و استفاده صحیح از آن میتواند تأثیر قابل توجهی بر عملکرد و طول عمر قطعات داشته باشد. با توجه به پارامتر های مهم مانند رسانایی حرارتی، ضخامت و مقاومت الکتریکی میتوان بهترین گزینه را برای نیازهای خاص انتخاب کرد.
توجه به زمانبندی تعویض و روش های صحیح نگهداری نیز از عوامل کلیدی در حفظ کارایی سیستم هستند. با انتخاب محصولات باکیفیت از برندهای معتبر و رعایت اصول نصب و نگهداری، میتوانید اطمینان حاصل کنید که سیستم شما در بهترین شرایط حرارتی کار می کند.
